MOQ: | 1 insieme |
Imballaggio standard: | Cassa del compensato |
metodo di pagamento: | T/T, Western Union |
Capacità di approvvigionamento: | Insieme 10 al mese |
Stanza pulita modulare della parete dura antistatica, classe 1000 di alto livello
Per Sudcoreano Fabbrica di INNOX
Benefici modulari della stanza pulita:
Bene durevole
Installazione veloce del clan con rottura in loco di minumum
Mantenga il valore
Modificato facilmente per espansione o repurposing.
Sebbene la chiara divisione non sia disponibile, «il termine della stanza pulita» è usato nel caso di costruzione o di stanza. Un circuito dal pannello della tenda o della resina del PVC è considerato come «cabina pulita» nel caso della volontà di aumentare il fattore di pulizia in una stanza pulita o nella stanza ad aria condizionata. La dimensione è 1.5m - 5m e l'aria pulita è presentata nella cabina con una fornitura di FFU (unità di filtraggio del fan) nel soffitto.
Sono diventato popolare negli ultimi anni, non in base alla sua dimensione, ma considerandola come una struttura semplice, economica, mobile con il fattore e la violazione di pulizia del codice della costruzione o corpi nazionali dei vigili del fuoco agisca.
Dimensione e specificazione:
Prodotto | Stanza pulita modulare |
Dimensione | Secondo la dimensione del cliente |
Struttura esterna | alluminio espulso 40*80mm |
QTY DI FFU | 100sets |
LUCE | 36W*40 |
Fan del ventilatore | 120W x6SETS |
Nosie | circa 54dBA |
Vista di C | Tenda antistatica a tenuta di luce del PVC |
Soffitto superiore | Piatto di mirrior e di FFU SS304 |
Classe | 1000 |
Porta | Portello scorrevole manuale |
Applicazione:
La stanza pulita è per la ricerca farmaceutica e microbiologica e gli esperimenti scientifici, che richiedono l'attrezzatura parziale di purificazione.
Per quanto riguarda costruzione il codice o i corpi nazionali dei vigili del fuoco agisce, c'è una possibilità del conflitto con le norme di autorità locale o della società del cliente. Inoltre, la dimensione che può essere eretta sopra uno scrittorio è definita come «banco pulito semplice»
Le considerazioni seguenti sono necessarie nel caso della selezione della cabina pulita.
1. Calcolo del fattore di pulizia per l'interno della cabina
2. Selezione del materiale della parete
3. Selezione del sistema di ventilazione
4. Selezione di condizionamento d'aria all'interno della cabina
1. Calcolo del fattore di pulizia per l'interno della cabina
Generalmente, è determinato in base ai regolamenti della stanza pulita. I parametri considerati sono il tasso di circolazione, sistema di flusso e a filtro e sistema di ventilazione.
Fornisca di rimandi la tavola per il tasso di circolazione
Classe di stanza pulita | Valore numerico generale | Norme di USA209E | Velocità media della corrente di aria |
Classe 100.000 | 20-30 rotations/h | 20 | 0.005-0.041m/s |
Classe 10.000 | 30~70 rotazioni /h | 70 | 0.051-0.76m/s |
Classe 1.000 | 100-200 rotations/h | 150 | 0.127-0.202m/s |
Classe 100 | 200-600 rotations/h | 250-400 | 0.203-0.408m/s |
Tasso di circolazione per capacità del ÷room di area di scarico di velocità della corrente di aria di =Average di ora (rotazioni /h) (m/sec) x (m2) x 3600sec (volume) (m3)
Oggetto | Filtro da rendimento elevato medio o | Filtro da HEPA | Filtro da ULPA |
Capacità di filtrazione | Classe 10-100000 | Classe 100-10000 | Classe 10 |
Esempi | Ufficio normale | Dopo il processo di IC | PRE processo di IC |
Prestazione | Alta capacità d'intrappolamento come confronta al filtro grezzo dalla particella | Possedendo un intrappolamento della capacità fino a 99,97% per le particelle di dimensione 0.3um | Prossessing un intrappolamento della capacità fino a 99,999% per le particelle di dimensione 0.1um |
La capacità di flusso d'aria e le unità di FFU di essere installato sono selezionate in base al volume di cabina pulita e della classe desiderata.
Il flusso d'aria richiesto (m3/min) =targeted il ×rate della capacità della stanza (m3) di circolazione (rotazioni /h) ÷60
Esempio)
Il flusso d'aria di FFU per una cabina pulita con la larghezza 3m, la lunghezza 2m, l'altezza 2m e una classe desiderata di 10000 è (3×2×2) ×75÷60=15 (m3/min)
unità del *Single di PAU - A17FFU della nostra società è compatibile.
2. Selezione del materiale della parete
La selezione dovrebbe essere fatta in base ai requisiti relativi all'ambiente ambientale ed interno dello spazio.
Caratteristiche:
la cabina 1).Clean può offrire la parte di alto ambiente pulito, può essere installata sulla cima del posto
quella necessità di pulire. L'aria che escono dai FFU sarà filtrata pre dal filtro e dal filtro da HEPA, quindi
l'aria pulita prendpartee verticalmente alla zona di lavoro per assicurare il requisito di purificazione
il rumore 2).the più di meno di 52dBA, la velocità dell'aria è 0.35-0.6m/s
3). la dimensione della cabina pulita, personalizza la progettazione è disponibile
4).it può essere usato da singolo ed anche può essere collegato per pulire l'area nella striscia
5). rango di purificazione: classe 100 classe, 1000 o 10000class
Specifiche:
Oggetto | Stanza pulita modulare della parete dura | |
Pulizia | Classe 100 per classificare 100.000 | |
Dimensione (LXWXH) | Progettato secondo i requisiti del cliente | |
FFU | Dimensione | 2x2, 2x4, 4x4 facoltativo |
Materiale strutturale della struttura | Inossidabile, lega di alluminio | |
Alimentazione elettrica | 110V/60HZ/AC; 220V/60HZ/AC | |
Filtro | Mini filtro dalla piega HEPA filter/ULPA facoltativo | |
Materiale del telaio | Lega di alluminio/acciaio inossidabile 201/SUS 304 | |
Materiale della parete | Vetro temperato/pannello trasparente acrilico/antistatico di PVC/Sandwich | |
Soffitto | pannello della Alluminio-plastica/vetro temperato/pannello trasparente acrilico/antistatico di PVC/Sandwich |
Accessorio facoltativo:
Cascata di particelle
Scatola di passaggio
Condizionatore d'aria
Manometro

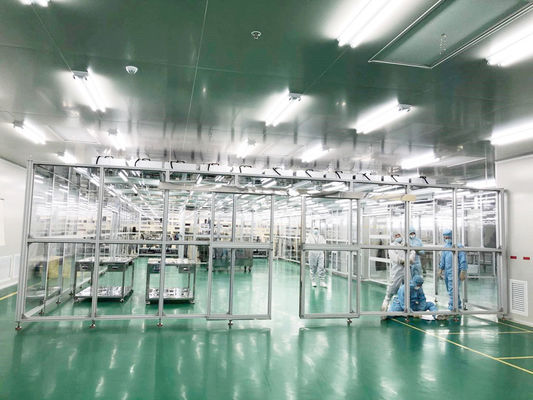

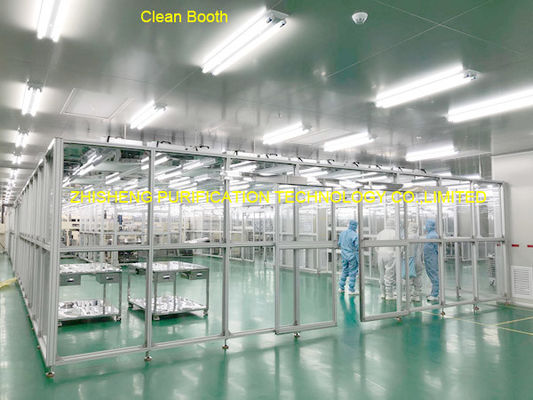

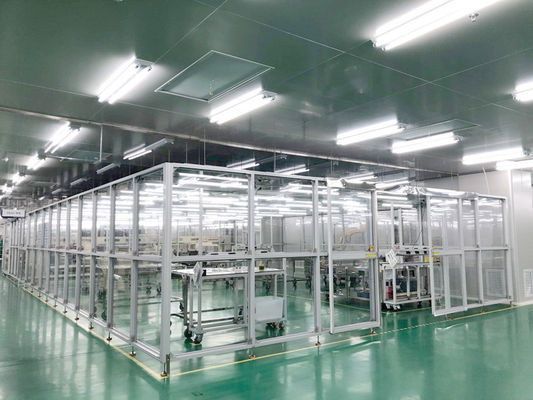

Foto della stanza pulita modulare della classe 1000:
